淺析無粘結預應力混凝土框架梁施工監理

陳友裕

福州市建筑設計院  350001

一、工程概況：

    福州市倉山區政府機關禮堂位于倉前山，是一棟二層框架結構公用建筑，一樓停車場，二樓禮堂為多功能會議廳，大廳縱向長34m，橫向?qū)?/span>l8m。屋蓋框架梁采用后張無粘結預應力技術，大梁最大跨度l8m，混凝土強度等級C40，預應力鋼筋采用1860KN/m㎡(ΦJ15.2)低松馳鋼絞線，預應力張拉端采用夾片式錨具，固定端采用內埋式擠壓錨具，承壓墊板采用OVM系列錨墊板。預應力工程由福建省建筑科學研究院技術開發部專業隊伍施工，福州鑫佳工程建設監理有限公司監理。

    本工程預應力主梁跨度大，預應力鋼筋和非預應力鋼筋配置數量大，梁柱節點處鋼筋密集，就位困難，施工難度大。經過施工單位精心施工，監理工程師嚴格質量控制，工程質量達到設計要求，順利通過驗收，發揮較好使用效果。

二、預應力框架結構施工監理的質量控制

    (一)施工準備階段質量控制要點

    1．解讀設計文件，熟悉專業技術規范

工程施工前監理工程師必須充分領會設計圖紙要求，熟悉設計對鋼絞線、波紋管、錨具、張拉應力、張拉時混凝土強度等技術參數。認真學習《無粘結預應力混凝土結構技術規程》。

    2．審查預應力工程的施工單位資質和人員崗位證書

    審核施工單位資質和專業人員崗位證書，確認是否達到相應施工資質等級，確認主要施工人員崗位證書有效性，確保責任到人，管理到位。

    3．審查施工組織設計方案

    要求施工單位制定詳盡的預應力混凝土施工方案，審查施工藝是否合理，機械設備是否滿足施工要求，做好總承包單位和預應力分包施工單位的協調工作，方能保證預應力結構工程的順利施工。

    4．審查工程材料的質保資料

    監理工程師應對預應力施工采用的材料及設備進行嚴格核查和批準使用。檢查鋼絞線、波紋管及灌漿材料、錨具的出廠合格證明文件是否齊全。重點檢查鋼絞線的出廠證明書，按規定進行檢驗批外觀檢查和見證抽樣復試合格后方可批準使用。張拉設備應在張拉前報驗，監理工程師應重點檢查設備定期檢驗證書的有效性。

    5．編寫預應力工程子分部專項監理細則

    監理工程師應根據設計圖紙和施工方案編寫詳細的監理實施細則，確定各道工序的質量控制措施，明確重點部位的監理工作要點，為現場實施監理工作做好技術準備。

    (二)現場施工階段的質量控制要點

    1．預應力筋的下料、裝配及運輸

    檢查預應力筋的下料長度是否滿足設計線長度，是否做好分區及類型編號，運至現場后是否分區分類堆放，并嚴禁踩踏。

    2．普通鋼筋安裝質量控制

    監理工程師對普通鋼筋安裝按圖紙和規范要求進行驗收外，還應特別檢查是否留足預應力管道安裝位置及梁端錨具安裝空間是否足夠。

    3．預應力鋼筋鋪設質量控制

    ①波紋管安裝是預應力鋼筋鋪設的關鍵工序，監理工程師應檢查波紋管規格是否符合圖紙要求，不得有凹痕或破裂，要求密封良好，接頭嚴密，安裝前必須進行灌水實驗，檢查是否滲漏。

    ②施工單位波紋管安裝自檢合格后應向監理工程師申請隱蔽驗收，監理工程師應逐根對波紋管進行定位測量，保證坐標正確，曲線流暢，固定牢固，保證預應力鋼筋穿管順暢，就位準確，確保預應力鋼筋安裝質量。

    ③預應力鋼絞線安裝穿管張拉前，監理工程師應嚴格檢查鋼絞線長度、數量是否正確，確認無誤后，方可批準進行穿管安裝。

    4．預應力梁、柱的端部固定端節點和張拉端的節點安裝

    監理工程師應檢查固定端的鋼板、擠壓套筒是否外露。電焊中施工單位必須采取保護措施，保證不能讓電焊渣碰到裸露的高強預應力束。

    5．灌漿管埋設

    監理工程師應檢查灌漿孔留設位置是否正確(應在預應力末的高處)。灌漿管的長度應高出混凝土表面l0cm左右，同時注意不可將管引出端留在梁模內。

    6．混凝土的澆搗

    為保證工程質量，在模板封閉澆搗混凝土前應對預應力工程進行隱蔽驗收，主要內容包括：金屬波紋管、鋼絞線、張拉端網片筋及錨具、固定端承壓板，并做好隱蔽驗收記錄。封模后監理工程師應認真檢查大梁模板密封性，防止?jié)矒v混凝土?xí)r出現漏漿。監理理工程師確認模板、鋼筋安裝、預埋件質量合格后方可進行混凝土澆筑。澆筑時嚴禁踏壓、撞碰預應力鋼筋、馬凳及端部預埋件。

    7．預應力的張拉

    預應力張拉工作前，監理工程師核查結構構件混凝土實體強度試驗報告(同條件養護)達到設計要求后，方可進行張拉。張拉時監理工程師必須現場監督控制：張拉應力、張拉時間、張拉程序、張拉次序，預應力鋼筋伸長值，并監督施工技術人員做好有關記錄。

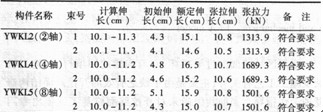

    以下是本工程部分框架梁預應力鋼筋張拉主要數據記錄供參考：



    8．無粘結筋灌漿

    預應力筋張拉后，監理工程師應及時要求施工單位進行孔道灌漿，監督灌漿材料、添加劑、水灰比是否符合設計要求，并監督施工技術人員做好有關記錄。

    9．端部封堵處理

    張拉端多余的預應力筋必須用砂輪切割(忌用電焊燒斷)，按要求進行細石混凝土封堵處理。

    (三)施工驗收階段監理工程師的質量控制工作

    1．檢查預應力鋼筋隱蔽工程驗收記錄(包括預應力筋的安裝、張拉、封錨、灌漿記錄)。

    2．審查張拉時混凝土立方體抗壓強度(同條件養護試件)試驗報告。

    3．認真進行預應力構件外觀檢查，是否符合混凝土結構工程施工質量驗收記錄。

    4．監理工程師應組織設計單位等有關部門進行專項工程驗收。

三、預應力框架結構施工監理應特別注意的問題

    1．預應力框架梁施工過程各工序均應視為關鍵部位的重要工序，所以必須進行全過程旁站監理，及時發現和消除質量隱患。預應力梁柱澆注混凝土必須特別加強旁站監理措施，嚴格監督混凝土的配合比計量準確，嚴格控制水灰比。現場監督振動器操作過程，嚴防出現漏振和過振現象。

    2．鋼絞線末端節點處非預應力鋼筋數量較多，施工時就位比較困難，保證鋼筋網片正確就位后應檢查是否滿足混凝土進料和振動器工作的空間，提高端部混凝土的質量，防止張拉時錨端混凝土爆裂，建議設計時優先采用彈簧螺旋箍筋，安裝方便，效果更佳。

    3．承壓板安裝時三維位置的誤差都必須嚴格控制在規范允許的范圍內。確保張拉時應力傳遞均勻，防止局部損壞。

    4．預應力張拉時承壓板和混凝土連接處出現輕微縫隙，應暫停張拉，嚴密觀測壓力表變化狀況，待壓力表值穩定后方可繼續張拉，張拉力達到設計要求后應延長觀測時間，預應力穩定后方可錨固。
