建筑物水泥護角的施工方法及成本分析

賀永寶   賀成擇

西安天寶國際工程有限公司 郵編710054  陜西省東方防水有限責任公司  郵編710118

 一、前言

    隨著政府對經濟適用房投資力度的加大，水泥砂漿面層的樓梯踏步將會在住宅建筑中越來越普遍的得到應用。而踏步陽角在其施工階段（主要指水泥在初凝后到達到設計強度期間）及交付使用階段，受碰撞而破損的現象（稱為掉角）經常發生。掉角不但影響使用及美觀，而且在修補的部分與原結構結合力差，容易脫落。雖然用強力樹脂膠修補可解決這一問題，卻又存在色差嚴重，影響美觀且成本較高的問題。

    綜合以上原因，特編寫本施工方法予以解決。本施工方法工藝簡單，相比以往用角鋼保護角的方法，成本也有很大降低。經多個工地的實際應用，有較好的效果。

二、方法特點:

    本方法有較強的推廣性。對于抹灰工，電焊工易于操作，沒有工序間的影響。本施工方法特點如下：

    2.1工序安排

    首先，由鋼筋工按設計圖所示樓梯踏步凈寬及個數制備足量的護角鋼筋（一般設計使用角鋼，可改為使用φ6或φ8鋼筋，優先選用工地下腳料）及護角鋼筋錨固筋。再由電焊工將二者按要求點焊加工成為成品備用。最后由抹灰工在粉刷水泥踏步時安裝在踏步陽角處即可。

    2.2施工同步

    施工中，護角鋼筋加工、電焊焊接、抹灰施工可在不同的場地同時施工或預制，不存在在同一場地，同時施工而引起工效降低的問題。

三、適用范圍：

    本方法適用于一般工業與民用建筑中水泥砂漿樓梯面層的工程。也適用于倉庫車間、小區公共場所中有較多陽角（水平陽角或豎直陽角）且存在輕微碰撞可能的地方。本方法不適用于汽車站臺、火車站臺等碰撞頻率較高且存在嚴重撞擊的場所。

四 、工藝及原理

    4.1本方法可嚴格按照《鋼筋焊接及驗收規程》JGJ18-2003及《建筑地面工程質量驗收規范》(GB50209--2002)的兩個施工工藝及原理。略

    4.2本方法形成的理論基礎：充分利用鋼筋強度高、韌性好、耐沖擊的特點，克服水泥在以上三種特性的不足，從而有效的避免樓梯踏步陽角或墻柱、洞口陽角被撞壞，起到保護建筑物陽角的作用。

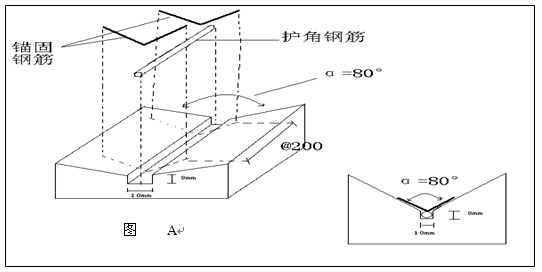

    4.3本方法的關鍵技術形式：本方法的施工技術分為兩個方面，即a鋼筋手工電弧焊接施工技術及b整體水泥砂漿樓梯面層施工技術。其中關鍵技術是預制焊接護角鋼筋。為了提高焊接工作效率，并且確保焊接出成品的幾何尺寸盡可能的精確，在施工中應按下圖制作一個或若干個模具。見圖A

    4.4名詞解釋：

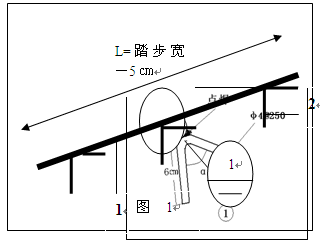

    護角鋼筋：見圖1， 用于保護水泥陽角所用的鋼筋。該鋼筋可用φ6或φ8圓鋼。且優先采用下腳料。

    錨固筋如圖1：用于與護角鋼筋的連接（施工方法為手工點焊或機械點焊機焊接），并與水泥砂漿連接（連接原理為埋入水泥砂漿后形成粘結力）的圓鋼。可采用φ4、φ6鋼筋或工地回收的5寸圓釘

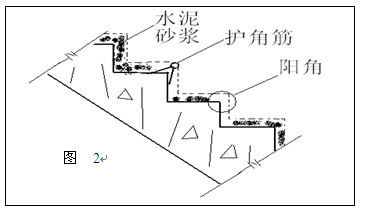

    陽角如圖2，護角筋安裝位置，在樓梯踏步中成90°凸出的角上，使用中容易受碰撞的部分。

五、工藝流程及操作要點：

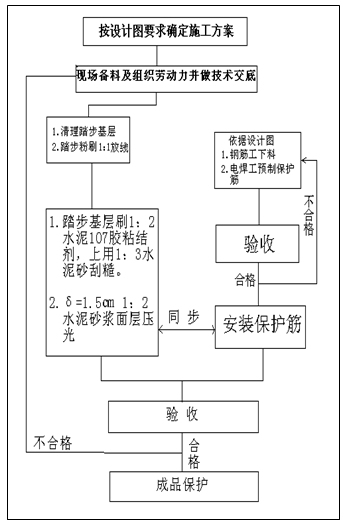

    5.1工藝流程圖：

    5.2操作要點：

    本方法施工與驗收主要依據為《建筑裝飾裝修質量驗收規范》（GB50210—2001）及《鋼筋焊接及驗收規程》。（JGJ18——2003）。在實際施工中特別注意以下幾點：

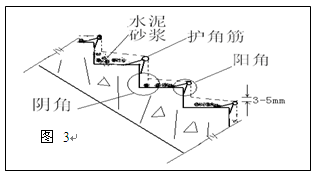

    a在粉刷面層時，一定要求陽角低于陰角3-5mm。這樣才能保證在使用中便于清掃并防止積水。如圖3：

    b 在加工錨固筋時，彎曲錨固筋彎角半徑R盡可能的小，同時夾角α＜90°，經實際測算應為α=80°。否則，在施工中，粉刷層無法蓋嚴錨固筋，造成漏筋現象。見圖4：

六、勞動力組成

    本方法使用的勞動力有抹灰工、鋼筋工及電焊工。例如，西安市構件廠住宅，建筑面積為7100㎡，4個樓梯。當時只安排鋼筋工、電焊工各一名，用2天時間，加工了480個防護條，交給抹灰工即可。

材料和機具設備

    6.1 機具----本方法使用設備非常簡單。如鋼筋切斷機一臺（也可用大號鋼筋剪代替），抹灰工具一套，2m檢測尺一把，5kw電焊機一臺，手工彎鋼筋搬手（可自制）一把.

    6.2 材料

    本方法使用材料見下表：

七、質量控制

    本方法在施工過程中嚴格執行國家規范及國家建筑業的有關行業標準。本方法質量控制的關鍵部位、關鍵工序詳見5.2節，在施工中應作專項的質量安全交底。

八、安全與環境保護

    8.1安全要求---本方法在施工過程中應嚴格執行國家在建筑行業頒布的安全規范，如《建筑施工安全檢查標準》JGJ59-2011，并嚴格執行施工現場《文明工地》施工細則。在施工中要特別注意施工用電的安全管理，執行JGJ46-2005《建筑施工現場臨時用電安全技術規范》。

    8.2環境保護

    本方法在施工中，主要工序為抹灰施工過程及電焊施工過程。在抹灰過程中，控制廢渣廢液的合理處置。在電焊施工過程中，應教育施工人員做好勞動保護，特別注意防止電弧光對眼睛的損傷，并且注意施工場地要有良好的通風，以免電焊廢氣對施工人員造成損傷。

九、工程實例：

    本方法實際應用的三個項目如下：

    1、西安交警支隊4#5#住宅。地點為西高新三路，施工日期93年1月--94年5月，結構形式為磚混6層，共計1.3萬平方米，10個單元，用護角筋1860m。

    2、紫薇田園小區G21#樓，地點郭杜開發區，施工日期2001年5月--2002年6月，9600㎡。4個單元12層小高層，短支剪力墻結構。應用本方法使用了1260m護角筋。

    3、西安市構件廠1#—6#住宅，磚混6層，2007年1月--2008年5月，二十四部樓梯，使用護角筋3456m。

    以上三個項目原設計使用角鋼作為樓梯護角，經過施工單位提議，報請設計、監理同意，使用φ6鋼筋代替角鋼。按照市場價，節約成本如下表：（∠4×4×0.4角鋼與φ6鋼筋對比較），共計節約65914元。

    上述三個應用本方法施工的工程中，使用年限最長的已有20年，依據近期回訪的情況（見照片），至今未出現踏步陽角被碰掉角的現象。

    結論是使用效果良好。
