摘要：目前住宅小區的車庫一般都按照框架結構進行設計，而現澆框架結構梁柱節點的鋼筋施工一直是一個難點，在實際施工中，梁柱節點區鋼筋密集，構造復雜，梁的縱向受力鋼筋要放在柱豎向鋼筋內部，呈井子形交叉，柱箍筋綁扎很不方便。下面就框架結構梁柱節點鋼筋施工時常見的質量通病及防治措施進行分析。...

框架結構梁柱核心區鋼筋施工質量的控制

王天祥

陜西建工第一建設集團有限公司

    一、工程概況

    唐延·九珺住宅小區北區地下車庫建筑面積16419.1㎡，北區地下車庫停車498輛，其中地下一層為平層停車庫，停車185輛；地下二層為立體停車庫，停車313輛。設兩個雙車道出入口。建筑結構類型為現澆混凝土框架結構。

    二、框架結構梁柱節點箍筋安裝不符合要求的主要表現有

    1、梁柱節點核心箍筋加密區的箍筋少放或漏放，綁扎鐵絲少綁、漏綁、松綁，箍筋綁扎間距不均，高低不平，箍筋重疊堆放在縱橫交叉的梁受力鋼筋上面。

    2、提前將柱子箍筋綁扎到梁頂部，安裝梁鋼筋時，由于箍筋間距小，將箍筋被電焊從中間割斷。

    3、箍筋閉合處未錯開設置。

    4、當梁主筋為多排鋼筋時，疊合在一起或多排鋼筋間距太大。

    5、按“沉梁法”施工，在沉梁之前就把柱箍筋綁扎好，然后和梁一起下落，由于箍筋與柱縱筋摩擦且下落不平衡，箍筋不能下落時出現施工人員強力往下打的現象，不但把箍筋打得變形，也不能使箍筋到位。這樣做的結果是箍筋沒有得到封閉綁扎且雜亂變形，間距更不會滿足規范要求。

    6、有的施工單位意識到梁柱節點難做，就采取用兩個開口箍筋對向拼合的方法，但此做法顯然不符合規范規定。規范規定：為保證箍筋對砼核心區起到約束作用，箍筋要封閉、末端要有彎鉤。

    三、原因分析

    1、梁柱節點處梁主筋縱橫交叉，又是箍筋加密區，鋼筋安裝綁扎不便。

    2、梁柱節點鋼筋綁扎中，預先全部綁扎好柱核心區加密箍筋，再安裝綁扎梁縱橫交叉的受力筋，由于箍筋間距較小，框架梁主筋基本上都大于φ20，主筋彎折弧度有限，無法穿過柱箍筋加密區，所以就用電焊將部分箍筋從中間割斷。

    3、梁柱節點加密區箍筋彎鉤閉合處未相互錯開。

    4、為施工方便，梁受力箍筋入支座中長度不夠。

    5、梁受力鋼筋錨人支座中的位置、間距不均，當梁主筋為多排鋼筋時，在支座中疊合在一起或多排鋼筋間距過大。

    四、防治措施

    梁柱節點核心區內加密箍筋的作用是固定縱向受力鋼筋位置，形成柱筋骨架，提高柱的承載力。對于有抗震設防要求的梁柱節點，還要求節點的承載力不低于其連接構件的承載力，因此，梁柱節點核心區的箍筋數量不宜小于柱端加密區的實際配筋量，從而提高結構的抗震能力。若不嚴格按圖施工或柱箍筋重疊在節點的某處，使柱的縱筋特別是四角縱筋在較大長度內沒有橫向約束，在荷載作用下，將導致縱筋過早壓屈而降低結構的承載能力，特別是削弱結構的抗震能力。故在實際施工中，需嚴格按圖施工，在框架粱柱節點鋼筋安裝施工時，我們采用的方法如下：

    1、按設計要求計算柱中應布置箍筋的數量。

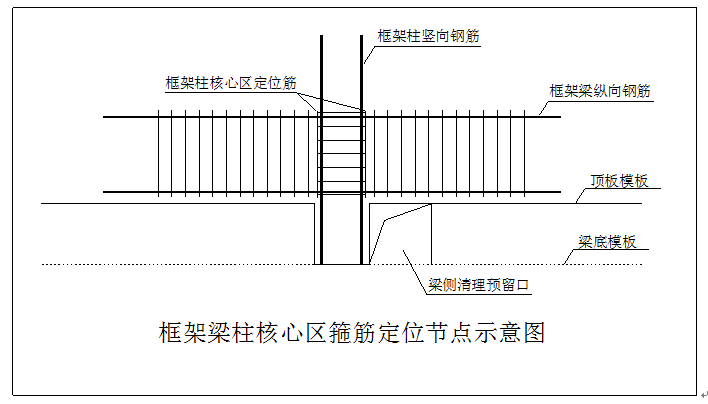

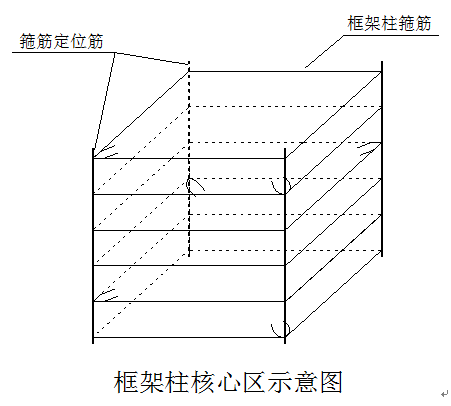

    2、將梁高度范圍內的箍筋，按照圖紙設計間距要求擺放（箍筋開口按照螺旋方式進行擺放），箍筋四個角外側點焊φ14的鋼筋，形成一個鋼筋籠，保證了框架柱核心區的箍筋間距。

    3、在綁扎框架梁前，將焊制的鋼筋籠，套在框架柱上，然后，橫向、縱向的梁鋼筋，按照框架梁的高度，穿過鋼筋籠，按照圖紙設計要求綁扎框架梁的箍筋。

    4、待梁筋綁扎完畢，將梁筋整體下落，梁柱核心區的鋼筋籠也隨著梁筋下落。

    5、梁筋下落后，調整好保護層厚度，從清料口將鋼筋籠箍筋和主筋進行綁扎。即能達到設計要求和施工質量驗收標準要求。

    五、質量控制

    1、加強施工人員質量意識教育，不能隨意用電焊割斷梁柱節點核心區加密箍筋。

    2、梁柱節點箍筋加密區彎鉤閉合處，應沿受力鋼筋方向錯開設置。

    3、梁受力鋼筋錨入支座中的長度應滿足設計和《混凝土結構工程施工質量驗收規范 》及《混凝土結構施工圖平面整體表示方法制圖規則和構造詳圖》(11G101—1)的鋼筋構造要求，并應盡量直錨，以便于施工。

    3、一般梁柱節點和受力較大的梁，設計時鋼筋較多，梁寬尺寸布置一排鋼筋不能滿足鋼筋之間的間距要求，需布置二排或多排鋼筋。在實際操作過程中，易造成下排鋼筋與上排鋼筋之間間距過大或過小，影響鋼筋與混凝土的粘結力。在施工中，當梁受力筋為多排設置時，梁柱節點中梁受力鋼筋的位置、間距要均勻安放，在梁鋼筋綁扎的同時，應在多排鋼筋之間每隔2．5～3m墊夾一根比梁寬窄50mm的φ25的鋼筋，多層鋼筋的層距就能得到保證。

    六、結束語

    由震害調查可知，梁柱節點區的破壞，大都是由于節點區箍筋不足導致砼出現斜裂縫甚至擠壓破壞，縱向鋼筋壓屈成燈籠狀。所以，在框架梁柱節點鋼筋施工時，應嚴格按照施工規范和設計要求進行施工，并加強施工人員工作責任心的教育，熟悉掌握施工驗收規范、標準圖集，在施工中通過優選施工工藝并從施工到驗收進行全過程嚴格控制，只有這樣才能保證鋼筋加工安裝的正確性，提高鋼筋加工安裝的質量，已滿足使用功能。

(本文來源：陜西省土木建筑學會   文徑網絡工程項目投資中心：劉紅娟 尹維維 編輯   劉真 文徑 審核)
