近年來，隨著采暖制度的改革，分戶熱計量及分室控溫已開始進入實施階段，在散熱器上安裝溫控閥已經是非常普遍，用溫控閥實現分室溫度控制，既能最大限度的節約能源，又能最大限度地滿足不同用戶對室內溫度調節的需要，是一件利國利民的好事。但是，不能認為隨便購置個溫控閥，簡單的一裝了事，應針對不同的采暖系統選購不同形式的溫控閥，需要認真安裝，并根據具體情況進行適當調整，以達到合理使用的目的。筆者從事散熱器恒溫控制閥施工多年，現根據有關資料、結合工程施工實踐經驗，談?wù)劀乜亻y的選購及安裝，供同行們參考。



1、溫控閥的結構及工作原理　　

    散熱器恒溫控制閥是指在散熱器供水管上安裝的溫度調節閥，是流量調節的一種。分為手動恒溫控制和自動恒溫控制2種，本文闡述的是自動恒溫控制閥又稱自力式溫控閥或自動恒溫閥（以下簡稱溫控閥）。采用溫控閥控制的優勢在于可以較好的利用“自由熱”達到節能的目的，同時避免了用戶進行煩瑣的反復調節。



    溫控閥結構如圖1所示，由恒溫控制器和閥體兩部分組成。其作用原理是用戶將恒溫控制器旋到所需設定溫度，當室內溫度超過設定溫度時，恒溫控制器內溫包（內充感溫介質）受熱膨脹，體積增大，推動閥桿，帶動閥板，使閥門關小，減小散熱器進水流量，使室溫達到設定溫度。當室內溫度低于設定溫度時，溫包介質受冷收縮，體積減小，閥芯內復位彈簧提升閥桿，使閥門開大，增大了散熱器進水流量，直到室溫達到設定值。

    恒溫控制器根據其溫包按所處位置可分為內置型和外置型（遠傳型）2種；按動力可分為手動式、自力式和電子式溫控閥3種；按溫包所充感溫介質的不同可分蒸氣溫包式、液態溫包式、固態溫包式、金屬片式4種。下面按溫包所充感溫介質的分類作簡單介紹。

    1）蒸氣溫包式：溫包內所填充的介質為一種低沸點液體，當外界溫度升高時，部分液體汽化為氣體，溫包體積增大推動閥桿，關小閥門開度，減小散熱器進水流量，當外界溫度降低時，部分氣體又液化為液體，溫包體積減小，閥門開度增大從而增大散熱器進水流量。此溫包內感溫介質經常處于一氣液混合狀態，作用時間迅速，但對溫包密封要求非常嚴格。



    2）液態溫包式：溫包內填充的感溫介質為特殊的液體，一般為甲醇或甲苯等。此種溫包體積較大，作用時間較短，目前在國內應用較為廣泛。



    3）固態溫包式：恒溫控制器溫包內填充的是膨脹系數較高的固體，多為石蠟等。由于固體相對氣體和液體受熱（冷）體積變化較小，所以其感溫動作較慢，但體積相對液體溫包小。



    4）金屬片式：恒溫控制器感溫裝置為一種特殊的具有記憶功能的合金金屬片，此金屬片受熱膨脹受冷收縮，帶動溫控閥動作。此種產品出廠前需對其感溫裝置進行嚴格的實驗和檢測，同時，由于金屬在頻繁伸縮和彎折后存在疲勞斷裂等特性改變問題，并且金屬具有延展性，所以會對此種感溫裝置壽命和精度造成影響。

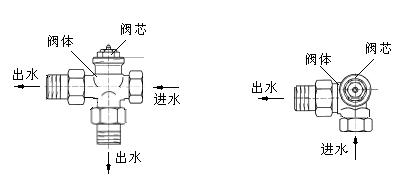

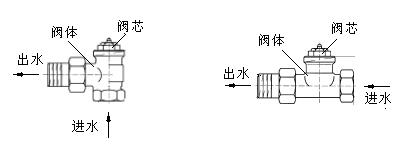

    溫控閥閥體一般為銅制，外表鍍鎳，如圖2所示，溫控閥可分為兩通閥和三通閥2種，兩通閥根據其進水出水及安裝溫控器閥芯之間角度可分為角通型溫控閥閥體（溫控閥進水與出水角度為90°）、直通型溫控閥閥體(溫控閥進水與出水角度為180°) 兩種；三通溫控閥根據其進水出水及安裝溫控器閥芯之間角度可分為平面三通閥體（溫控閥一進水、兩出水及閥芯平面互成90°夾角）、三維型溫控閥閥體（溫控閥進水、出水及閥芯互成立體90°夾角）等2種型式。

    按閥的阻力可分為高阻溫控閥和低阻溫控閥兩種。 高阻溫控閥一般都有預設定功能。即能預先設定初始阻力，通過設定不同樓層間的初始阻力，可在一定程度上解決垂直失調的問題。兩通閥和三通閥，分別適用于雙管系統和單管系統。三通閥由于阻力小，有利于單管系統中散熱器支管和跨越管之間的水量分配。由于供回水溫差大，所需散熱器面積較小，同時可以選用較小規格的管道及閥門，雙管系統在安裝了散熱器溫控閥后，就成了變流量系統。而單管系統由于安裝散熱器溫控閥需要加旁通管。因此，不管是否裝有散熱器溫控閥，基本上是定流量系統。



    前面講過，恒溫控制器根據其溫包所處位置可分為內置型和外置型（遠傳型）。由于溫包感受的是周圍空氣溫度，同時溫控閥的調節動作也是由于溫包體積改變而產生，所以溫包所處位置對于溫控閥的正確使用十分重要。



    1）在大多數情況下，散熱器明裝，需要調節本組散熱器所處房間的室內溫度時，應選購溫包內置溫控閥；散熱器暗裝時，溫控閥的感溫元件應采用外置型。



    2）在一些特定情況下，如本組散熱器被散熱器罩遮擋，溫控閥位于罩內，或者在溫控閥近距離內有其他熱（冷）源，如灶具，強照明燈具等，這時溫包感受的是周圍局部高溫，不是準確的房間溫度，宜選用遠傳型恒溫控制器，將傳感器置于能準確調節房間溫度所受強熱源干擾較小的地方，才能達到準確控制房間溫度的目的。



    3）在一些特殊系統中，例如水平單管順流系統，只能在第一組散熱器安裝散熱器溫控閥，而用戶又以調節客廳或主臥房間溫度為主，也可選用遠傳型溫控閥，將溫度傳感器置于客廳或主臥內采集其溫度進行調節。



    4）溫度傳感器有充滿氣體工質、液體工質、金屬片以及石蠟等幾種，其控制精度以液體為最佳，氣體次之，石蠟最差。充滿液體工質或氣體工質的傳感器工作壽命達20年以上，金屬片、石蠟傳感器的工作壽命在5年左右。氣體工質、液體工質的傳感器優點是作用時間迅速，反映敏感，控制精度高，但溫包體積大，密封要求嚴格，選購時應注意。目前，液體工質的傳感器在國內應用較為廣泛。



    5）對低溫?zé)崴�地板輻射采暖系統，每一分支環路應設置室內遠傳型自力式溫控閥或電子式溫控閥。



    1）溫控閥的特性及其選用應遵循《散熱器溫恒溫控制閥》JG/T195—2006的規定。

    2）根據室內采暖系統制式選擇溫控閥的類型，對垂直單管順流系統，應采用低阻力溫控閥，其結構形式可采用兩通溫控閥或三通溫控閥；

    3）對垂直雙管順流系統，應采用高阻力溫控閥，其結構形式可采用兩通溫控閥。

    4）溫控閥選型時，應按通過溫控閥的水量和壓差確定規格。對安裝在間斷供暖散熱器上的溫控閥應具備防凍設定功能。



    2.3溫控閥的產品質量選擇：

    目前市面上散熱器溫控閥的產品質量良莠不齊，選購時注意下列三個方面：

    1）溫控精度和重復精度。作為溫控產品，如果溫控偏差很大，根本談不上房間溫度有效控制，因此能將室溫有效控制在規定的范圍內，這是產品質量的關鍵。相對而言，液態溫包的溫控閥溫控精度較好，尤其是采用在溫包外面增加微型銅管進行精密校正，這是一種非常有效的調溫技術，能夠保證溫控閥獲得良好的溫控精度。



    2）長期工作的溫控的穩定性：有些產品溫控精度較好，但運行2～3年，甚至更短，因?yàn)樾孤痘蛘卟牧掀�勞等原因造成工作失常，這樣的產品是無法滿足設計的。穩定性是由材質和工藝兩方面共同來保證的，應選擇有質量認證的大型生產廠家。



    3）閥體的嚴密性：散熱器漏水一直是用戶非常頭痛的一件事，如果溫控閥不密封，經常漏水會給用戶帶來麻煩。溫控閥密封有密封圈密封和密封線硬密封兩種方法，目前市場上大多數溫控閥采用橡膠密封圈或聚四氟密封圈，這種密封方式對加工工藝要求不高，即是接合面不規整，加以壓力后也能嚴密密封，但是長期使用橡膠在高溫環境中容易老化，造成漏水，應選用采用聚四氟密封圈溫控閥較好；更好的是選用采用密封線硬密封的（銅結合面研磨密封）溫控閥，則不用密封圈，不存在老化問題，能夠保證長期嚴密不漏水。



    溫控閥安裝前，應詳細檢查，應具有質量合格證明文件，其類型、規格、型號及性能，應符合國家技術標準和設計要求。溫控閥的安裝應符合下列幾點：

    1）溫控閥安裝時，要認真閱讀設計技術文件，根據設計提供的水力計算資料，仔細比對供貨廠家提供的水阻力流線圖，將溫控閥調到準確的預設定位置，并詳細做好標記。

    2）明裝散熱器溫控閥不應裝在狹小和封閉空間，溫控閥的閥頭應水平安裝且不應被散熱器、窗簾或其他障礙物遮擋。

    3）暗裝散熱器溫控閥外置式溫度傳感器應安裝在空氣流通且能正確反映采暖房間溫度的位置上。

    4）對低溫?zé)崴�地板輻射采暖系統室內溫控閥的溫度傳感器應安裝在避開陽光直射和有發熱設備且距地面1.4m處的內強面上。

    5）溫控閥在安裝完，供水運行后，在系統調試中，再根據系統具體情況進行調整。





作者：車群轉，高級工程師

單位：陜建集團第十一建筑工程公司

職務：公司副總工程師，國家注冊監理工程師

地址: 陜西省咸陽市文匯西路7號

郵編: 712000

電話: 029-33271036 (辦)

電子信箱：cheqzh@126.com
