蘭虹¹趙玨臻²秦鵬³

（1．陜西建設鋼構有限公司，陜西西安，710054）

（2．西安市市政建設開發公司，陜西西安，710077）

（3.  西安探礦機械廠，陜西西安，710065）

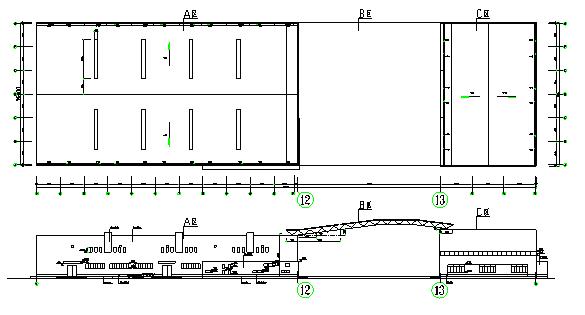

    陜西奧林匹克公園全民健身館位于西安南郊陜西奧林匹克公園內，項目由A,B,C三個區域組成（見圖一）。A區為單層門式鋼架，跨度36米，一頂雙坡，柱距6米，檐口高9.5米；C區為二層鋼框架，一層柱網6米×8米，二層抽柱成為大空間，跨度24米，一頂雙坡，柱距6米，檐口高10米，A,C區屋面、墻面維護結構均采用雙層彩色壓型鋼板加75mm玻璃纖維棉，采用內天溝有組織排水；B區橫跨A,C區為弧形網架，屋面采用單層彩色壓型鋼板。



圖一：A,B,C區布置圖

    因B區位置下正好穿過西安市一條地裂帶，項目的設計經過多方專家論證，結構設計采用以下處理方式：B區網架一端坐在A區12軸鋼柱上，一端坐在C區13軸鋼柱上，柱距均為6米，跨度36米，在12軸柱頂采用滑動支座，13軸柱頂采用滾動支座，以對抗地裂帶可能產生的地基沉降。



    經以上處理解決了結構設計的難點，但由此12，13軸處鋼柱的屋面防水處理成為突出問題，成為項目施工難點，因A區與C區屋面排水方向相反,12軸鋼柱同時為A區抗風柱，該鋼柱伸出屋面，阻擋屋面排水，13軸鋼柱也伸出C區屋面，同時兼女兒墻柱作用。



    彩鋼板自身是防水材料，但因運輸極限、材料寬度限制以及屋面結構要求，屋面板會出現縱橫向搭接縫、不同材料的搭接（如采光帶）、屋面開孔（如風機座、煙筒等）以及由此增加的泛水收邊等，這些位置往往是彩鋼板屋面漏水的主要部位，是彩鋼板防水設計重點。



    彩鋼板屋面的排水設計應基于一個原則——保證屋面水快速、通暢排出屋面，不得有大量積水。因彩鋼板均采用搭接形式，當屋面積水超過搭接接縫處時，水會通過毛細現象等滲入建筑物內。



    其次選擇密封膠及正確的敷設密封膠，密封膠的選用應考慮其材料的相容性、耐久性等，因密封膠與彩鋼板為不同材質，且在戶外環境下，隨著時間的推移，密封膠會逐漸老化失去與彩鋼板的粘合力。



    對于穿出屋面的管口等，通常采用橡膠蓋片處理，以及對出口位置增加一些泛水板、導水板。



    為保證A,C區屋面防水質量，從設計、材料、施工等方面綜合因素考慮，針對不同部位，采取防排結合、剛?cè)嵯酀?jì)、多道設防、綜合治理措施。A,C區屋面均采用雙層彩色壓型鋼板加75mm超細玻璃纖維棉現場復合保溫，A區局部采用雙層采光板采光，在彩鋼板選用臺灣燁輝出品0.53mm厚鍍鋁鋅彩色壓型鋼板，保證彩鋼板自身良好的耐久性，抗腐蝕性，板型上選擇高波峰，保證屋面排水通暢。采光板采用與彩鋼板相同板型，縱、橫向搭接便捷，并在彩鋼板與采光板橫向搭接處增加收邊件，防止了屋面漏水。



    針對A,C區鋼柱穿出屋面部分的防水處理，采用了以下特殊材料及施工控制措施。





    考慮材料的相容性、耐候性、耐久性、耐水性、耐高低溫性、延伸率與粘結力等。



    5.1.1彩鋼板波谷找平材料：選用彈性水泥



    彈性水泥是一種環保型防水密封材料，它以特種水泥為主，采用特殊物理化學改性工藝制成，既有水泥類無機材料良好的耐久性，又有橡膠類材料經彈性和變形性能。



    該材料優點是：彈性水泥在設計上從材料的物理性能與建筑體本身的相互作用兩方面著手，是有機高分子乳液與改性水泥等多種助劑組成的防水材料，克服了傳統材料脆性大的缺點，具有“即時復原”的彈性和優良的耐水性、抗?jié)B透性，且涂膜具備長期的柔韌性、高彈性，可拉伸變形，本身抗自然老化，不變異，不脆裂，同時具有施工簡便，潮濕基層可固化成膜，對其作用基礎面有高度附著性、黏結力強等特點，特別適用于復縱橫雜結構，可明顯降低施工費用。



    5.1.2密封材料：選用丁基膠粘帶。

    該材料優點是：①對于多種金屬基面具有良好的相容性、適應性，且它們之間的粘結密封性較好；②具有良好的氣密性、水密性、延伸率及耐候性；③材料本身為無溶劑、環保型可塑性的密封材料，適用用對任何形狀的部位進行防水密封處理。



    5.2、施工保證措施

    5.2.1施工人員：選用責任心強的熟練工人操作。

    5.2.2施工控制要點：①正確敷設密封膠對保證建筑物的防水性能至關重要。安裝時，密封膠不應全部鋪開，只允許敷設在清潔干燥的表面，在屋面上僅存一天施工用量，剩余密封膠存放在陰涼干燥處，敷設完密封膠后，將保護紙保留在原位，等待板安裝時再除去，保證粘結力；②重點處理泛水安裝：整個建筑物外表基本取決于泛水、天溝和收邊的安裝，確保端部接縫和搭接尺寸≥50mm,接縫處打兩道膠。



    5.3、A區屋面防水處理

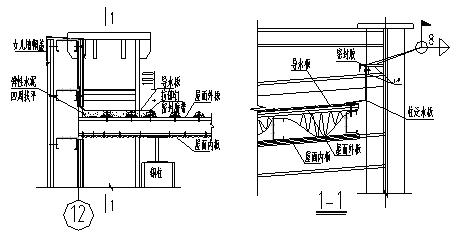

    A區12軸處7根鋼柱均順屋面排水方向伸出屋面，鋼柱(截面尺寸H450X450X200X10X8)阻斷屋面排水,將該處屋面排水分成6塊，每個迎水面均有可能積水，針對該問題采用加導水板及防水材料的方式處理，上水平接縫處，泛水板上部加焊角鋼堵頭，并滿封丁基密封膠。下水平接縫處，設置導水板，并對該處彩板波谷處用彈性水泥找平，見圖二所示。



圖二：12軸鋼柱節點詳圖

    5.4、B區屋面防水處理

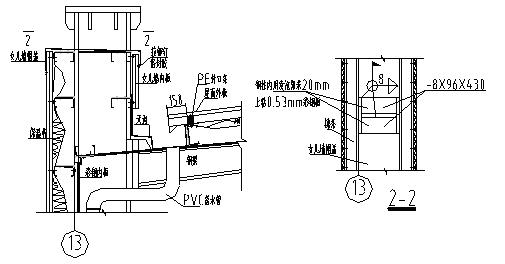

    B區13軸處7根鋼柱均處在天溝處，兼女兒墻柱，但女兒墻高度低于鋼柱，鋼柱將女兒墻頂收邊切斷成為漏水點。針對該問題采用調整天溝位置，在開洞處鋼柱加焊加勁板，并采用現場聚苯發泡上粘彩鋼板的方式處理，見圖三所示。



 圖三：13軸鋼柱節點詳圖

    本工程于2004年竣工，按照以上方案進行重點部位防水處理，施工中質量控制措施到位，施工人員嚴格按規程操作，工程至今未發現屋面漏水質量問題。



1、    ABC輕鋼結構系統建筑安裝手冊

2、  中國水泥網：關于彈性水泥的說明

3、  鋼結構工程施工質量驗收規范（GB505205-2001）
