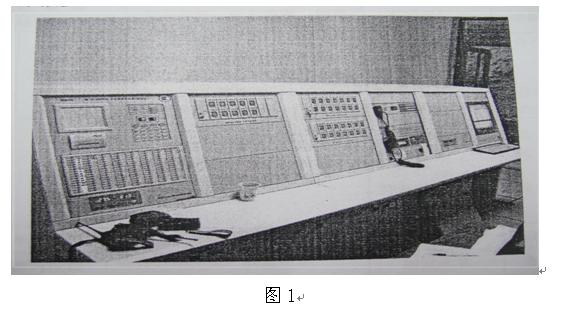

    自動報警及消防聯動控制系統——通過各類探測器， 自動感應火災發生的初始階段，向相應的消防控制中心（見圖1），并聯動自動起動消防設備的一個綜合防止火災發生及蔓延的系統。系統的組成：火災自動報警系統，消防聯動系統，火災應急廣播系統，消防直通對講電話系統，電梯監視控制系統。

    調試→24V電源調試→信號總線調試→探測器調試→聯動調試     電梯調試→單體設備調試→消防主機編程→試運行→消防驗收



    1)對光電感煙探測器的測試，通過對煙感進行加煙測試，探測器探測到煙霧后將該信息進行處理并保存。當主控制系統巡查到該外部設備信息時，將該信息通過顯示屏顯示給值班人員，提示值班人員進行處理。

    2) 對感溫探測器的測試是通過提高環境溫度進行測試，信息的處理與反饋與感煙探測器的處理方式相同。

    3)對手動報警按鈕的測試，首先是人為的將報警按鈕按下，通過報警按鈕觸發報警信息，主機系統通過巡查的方式查詢到該信息并顯示。

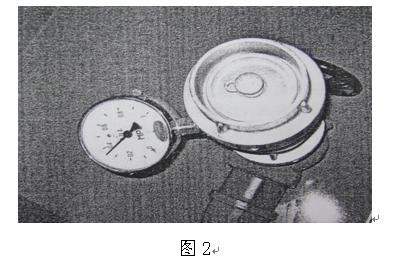

    1 )消防泵的測試，首先是通過人為的按下消火栓按鈕（圖2），使消火栓動作，當控制器接收到消火栓動作的信息時，會通過聯動關系啟動已處于自動狀態的消防泵，同時在主機系統中顯示該泵的動作情況。

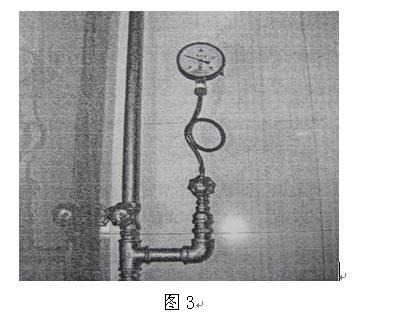

    2)噴淋泵的測試，首先是通過末端進行放水，使水流指示與壓力開關得以動作，控制器同時接收到二者的動作該信號時，通過聯動關系啟動處于自動狀態的噴淋泵，同時在主機系統中顯示該泵的動作情況。（圖3）

    3 )防煙系統的測試，首先通過火警信號由主機系統聯動打開相鄰區域的送風閥并接收其動作信息，當主機系統接收到送風閥的動作信息時，通過聯動關系聯動啟動相應的送風機并由主機系統接收其動作信號。排煙系統的測試，首先通過火警信號聯動打開相鄰區域的排煙閥并接收其動作信息，當主機系統接收到排煙閥的動作信息時，通過聯動關系聯動啟動相應的排煙機并由主機系統接收其動作信號。



    4）非消防電源強切的測試，通過火警信號聯動切掉本區域內的非消防電源。消防電梯的聯動測試，通過本單元任意的火警信號聯動該單元的電梯歸底。防火門及防火卷簾的聯動測試，通過相應區域的火警信號，聯動該區域的防火門的打開或關閉，防火卷簾的半降與歸底。



    (1)光電感煙探測器:在正常工作時，探測器的指示燈在進行間斷的閃爍，在報警時指示燈處于常亮的狀態，故障時指示燈處于不亮的狀態。電子差定溫:正常工作方式與報警方式與煙感的相同。手動報警按鈕:正常工作時，保護玻璃在上邊，指示燈處于閃爍狀態，人為按下保護玻璃時，設備處于報警狀態，指示燈處于常亮狀態。故障時，指示燈處于不亮狀態。消火栓按鈕:正常工作與報警時各狀態與手報按鈕相同，在按鈕被按下時，有一個無源常開觸點閉合，以便能夠直接啟動消防泵。



    (2)各類控制模塊:正常工作時，工作指示燈處于閃爍狀態，動作時，設備有一組常開觸點閉合以驅動設備的動作，外控設備動作時，模塊的反饋指示燈常亮。同時將該信息傳至消防控制中心。



    (3)火災顯示盤:設備正常運行時，顯示系統時間以及控制樓層，有火警發生時將顯示本樓層的火警信息并發出報警聲音。消防報警控制器:主要對外部的火警信息、動作信息、故障信息進行接收、處理并通過顯示屏顯示給用戶。對內部各設備配件及電源的工作進行監視、管理。消防聯動柜:負責對外部各控制設備的控制及接收其動作信息。



    火災自動報警及聯動系統按照上述步驟和要求,針對具體工程和不同報警聯動設備的編程要求,由專業人員編制好聯動關系,并按照設備要求輸入到報警控制器內完成系統的開通調試工作。最后,通過模擬火災信號檢查聯動關系是否正確,聯動對象動作是否達到聯動目的。將上述工作內容完成以后,整個火災自動報警及聯動系統的調試工作也全部結束。
