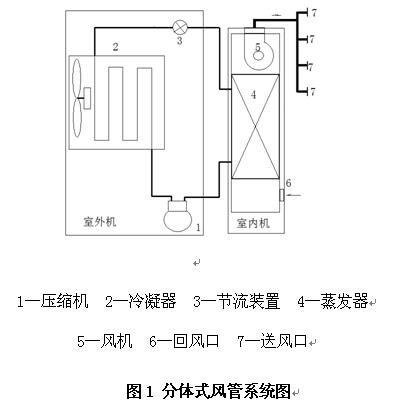

風管式系統的室外機可有一臺或多臺壓縮機和節流裝置及一臺風冷冷凝器組成；室內機是由蒸發器和循環風機組成，其臺數與壓縮機臺數相同。其安裝平面布置可根據房間的形式靈活布置，室內機吊頂布置，可采用明裝或暗藏裝。該系統的特點是室外機的冷凝器采用空氣冷卻，每臺壓縮機與室內機一對一配置，形成獨立系統，室外機的冷凝器與室內機蒸發器之間的連接銅管最長可達25m；室內機與風管連接，可接入新風管引進新風；根據室內空間情況將送風口布置在室內各房間，并與風管連接。該系統既有分體式空調的使用功能，又有中央空調的送風效果。相對于其他的家用小型中央空調型式，風管式系統具有初投資較小、人體舒適度高（可設新風系統，使得空氣質量提高）的優點。



    1.2整體式風管系統

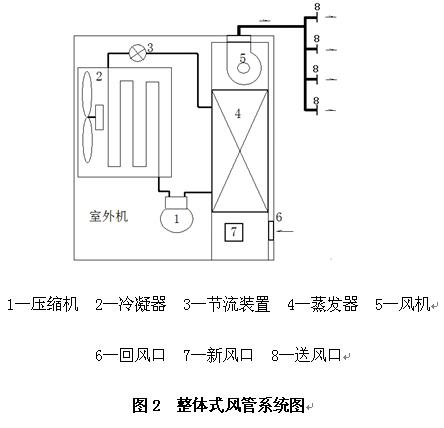

    整體式風管系統如圖2所示，其室外機包括壓縮機、冷凝器、蒸發器、風機、節流裝置、換向閥、除霜控制器等。室內只有風管和風口。安裝時只須將室外機的送風口和回風口同室內風管連接即可。此類機組外機可安裝在屋頂（稱為屋頂式空調機）、陽臺或窗外。同時，室外機配有新風進口，可調節室內空氣品質。相對于其他家用中央空調，整體式風管式系統的特點是初投資較小，室內環境無機械噪聲，便于引入新風，改善室內空氣品質，但風管式系統的空氣輸配系統所占用的建筑物空間較大，還應考慮風管穿越墻體問題。
