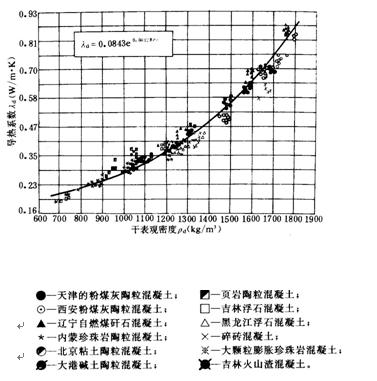

由式（2-1）和圖1可知，人造輕骨料混凝土的導熱系數(shù)主要與其密度等級有關，而與人造輕骨料品種關糸不大。



    試驗還說明，混凝土含水率對其導熱系數(shù)的影響很大。含水率越高，其導熱系數(shù)越大，保溫性能越差。因此在建筑節(jié)能設計中必須要考慮混凝土含水率對其導熱系數(shù)的影響。在設計中主要考慮混凝土中的平衡含水率對它的影響，其計算式：

           λ_M= λ_d+   ζ·w         （2-2）

    式中：

           λ_d —— 干燥條件下的導熱系數(shù)（W/m·K）

          λ_m —— 某含水率條件下的導熱系數(shù)（W/m·K）

           ρ_d —— 輕骨料混凝土干表觀密度（Kg/m³）

           W —— 混凝土的重量含水率  （%）

           ζ—— 重量含水率增加1%時導熱系數(shù)增值



    是輕骨料混凝土另一個熱工性能指標，經(jīng)大量試驗檢測，在干燥狀態(tài)下其密度對比熱容影響不大。但比熱容隨濕度提高呈線性增加，重量含水率每增加1%時，比熱容可增加3%左右。



    材料的導溫系數(shù)同樣是建筑材料的一個熱物理系數(shù)，它的值愈大則溫度變化的速度愈快，否則相反。

    輕骨料混凝土的導溫系數(shù)可按式2-3求得



    ɑ=λ/C·ρ                              （2-3）

    式中：

    α——材料的導溫系數(shù)         （m²/h）

    c——比熱容                  kJ/kg·K

    ρ——輕骨料混凝土表觀密度        kg/m³

    人造輕骨料混凝土的導溫系數(shù)與濕度關系不明顯，但隨密度的提高而提高。



    蓄熱系數(shù)是表示材料儲蓄熱量的能力。蓄熱系數(shù)越大，材料儲蓄的熱量就越多。人造輕骨料混凝土的蓄熱系數(shù)取決于導熱系數(shù)、比熱容和密度以及熱流的波動周期（T），當T=24小時時可用（2-4）式求得：

       S₂₄=0.51√λ.C.ρ                              (2-4)

    式中：S——為蓄熱系數(shù)（W/m²·k）



    根據(jù)輕骨料混凝土技術規(guī)程（JGJ51—2002）4.2.7條規(guī)定輕骨料混凝土在干燥和平衡含水率條件下，上述各熱物理系數(shù)限值（見表2-1），在建筑節(jié)能設計中可根據(jù)當?shù)氐木唧w條件選擇合理的輕骨料密度等級制作輕骨料混凝土制品或構件用于建筑節(jié)能工程中，是完全可以達到所在地區(qū)建筑節(jié)能目標的。



輕料混凝土的各種熱物理系數(shù)                       表2-1

密度等級	導熱系數(shù)		比熱容		導溫系數(shù)		蓄熱系數(shù)
	λd	λc	Cd	Cc	ɑd	ɑc	Sd24	Sc24
	w/m·k		KJ/kg·k		m 2/h×10-3		w/m2·k
600	0.18	0.25	0.84	0.92	1.28	1.63	2.56	3.01
700	0.20	0.27	0.84	0.92	1.25	1.50	2.91	3.38
800	0.23	0.30	0.84	0.92	1.23	1.38	3.37	4.17
900	0.26	0.33	0.84	0.92	1.22	1.33	3.73	4.55
1000	0.28	0.36	0.84	0.92	1.20	1.37	4.10	5.13
1100	0.31	0.41	0.84	0.92	1.23	1.36	4.57	5.62
1200	0.36	0.47	0.84	0.92	1.29	1.43	5.12	6.28
1300	0.42	0.52	0.84	0.92	1.38	1.48	5.73	6.93
1400	0.49	0.59	0.84	0.92	1.50	1.56	6.43	7.65
1500	0.57	0.67	0.84	0.92	1.63	1.66	7.19	8.44
1600	0.66	0.77	0.84	0.92	1.78	1.77	8.01	9.30
1700	0.76	0.87	0.84	0.92	1.91	1.89	8.81	10.20
1800	0.87	1.01	0.84	0.92	2.08	2.07	9.74	11.30
1900	1.01	1.15	0.84	0.92	2.26	2.23	10.70	12.40

    注：1、輕骨料混凝土的體積平衡含水率取6%。

          2、用膨脹礦渣珠作輕骨料的混凝土導熱系數(shù)可按表列數(shù)值降低25%取用或經(jīng)試驗確定。



    輕骨料混凝土小型空心砌塊，由于輕骨料混凝土的密度可根據(jù)不同密度等級的輕骨料來配制不同密度等級輕骨料混凝土，因此輕骨料混凝土砌塊的密度可依據(jù)輕骨料混凝土的密度采用單一的或復合的工藝制作不同密度等級、不同熱阻的輕骨料混凝土小型空心砌塊。以滿足不同地區(qū)的建筑節(jié)能的要求。



    表3-1值其砌塊規(guī)格是按390×240×190（三排孔）、390×190×190（二排孔）、390×100×190（單孔）、390×90×190（單孔），輕骨料混凝土密度等級取600—1300、五個等級。

輕骨料混凝土砌塊熱工指標                              表3-1

砌塊尺寸 mm	序 號	空心率 %	密度kg/m3		R	R0	K
			混凝土	砌塊	m2·k/w	m2·k/w	w/ m2·k
390×240×190三排孔	1	35.9	600	420	0.97	1.12	0.89
	2		800	560	0.87	1.02	0.98
	3		1000	650	0.75	0.90	1.11
	4		1200	780	0.66	0.81	1.23
	5		1300	845	0.65	0.80	1.25
390×190×190雙排孔	6	40	600	360	0.72	0.87	1.15
	7		800	480	0.65	0.80	1.25
	8		1000	600	0.59	0.74	1.35
	9		1200	720	0.50	0.65	1.54
	10		1300	780	0.47	0.62	1.61
390×100×190單孔	11	30	600	420	0.40	0.55	1.82
	12		800	560	0.37	0.52	1.92
	13		1000	700	0.31	0.46	2.17
	14		1200	840	0.27	0.42	2.38
	15		1300	910	0.25	0.40	2.50
390×90×190單孔	16	25	600	450	0.38	0.53	1.89
	17		800	600	0.33	0.48	2.08
	18		1000	750	0.27	0.42	2.38
	19		1200	900	0.25	0.40	2.50
	20		1300	975	0.24	0.39	2.56

    表3-2計算值其砌塊型號與表3-1同，復合材料采用30～50mm苯板，輕骨料混凝土密度等級取1000～1200二個等級。









輕骨料混凝土復合砌塊熱工指標表                         3-2

砌塊尺寸 mm	序號	空心率/%	密度kg/m3		R	R0	K
			混凝土	砌塊	m2·k/w	m2·k/w	w/ m2·k
390×240×190 插一排δ=40苯板	A1	35.9	1000	650	1.12	1.27	0.79
	A2		1200	780	0.97	1.12	0.89
390×190×190 插一排δ=50苯板	B1	40	1000	600	1.11	1.26	0.79
	B2		1200	720	0.94	1.09	0.92
390×100×190 插苯板δ=50	C1	30	1000	700	0.68	0.83	1.20
	C2		1200	840	0.56	0.71	1.40
390×90×190 插苯板δ=50	D1	25	1000	750	0.57	0.72	1.39
	D2		1200	900	0.47	0.62	1.61



    （表3-3）是按表3-1及表3-2中指標組合而得，經(jīng)組合后指標說明，只要對結構性熱（冷）橋部位作局部保溫處理，外墻主體部位傳熱系數(shù)能符合建筑節(jié)能要求。

組合砌塊熱工指標                           表3-3

序號	砌塊組合	砌塊密度kg/m2	墻厚mm	R m2·k/w	R0 m2·k/w	K w/ m2·k
G-1	1+1	420	500	1.94	2.09	0.48
G-2	6+6	360	400	1.44	1.59	0.62
G-3	1+11	420	360	1.34	1.52	0.66
G-4	2+12	560	360	1.24	1.35	0.72
G-5	6+16	390	300	1.10	1.25	0.80
G-6	7+17	390	300	0.98	1.13	0.88
F-1	B1+B1	600	400	2.22	2.37	0.42
F-2	A1+C1	740	350	1.80	1.95	0.51
F-3	A2+C2	880	350	1.53	1.68	0.60
F-4	A1+13	740	360	1.43	1.58	0.63
F-5	B1+D1	650	300	1.68	1.83	0.55
F-6	B2+D2	780	300	1.44	1.59	0.63
F-7	B1+18	650	300	1.38	1.53	0.65



    不論是人造輕骨料混凝土應用的早期還是現(xiàn)在，在我國主要還是用于墻體結構，其中包括工業(yè)與民用建筑的各種墻板及小型空心砌塊等，占人造輕骨料混凝土總量的70～80%。眾所周知，人造輕骨料混凝土在工程中的應用技術是與人造輕骨料的生產(chǎn)技術休戚相關的，人造輕骨料生產(chǎn)技術的進步，為提高輕骨料混凝土的性能創(chuàng)造了條件。目前我國人造輕骨料產(chǎn)品性能結構的發(fā)展更趨于完善，各項技術規(guī)程、標準文件齊全、施工技術提高，都為人造輕骨料混凝土的應用拓展了空間，可根據(jù)不同用途和結構性能要求，配制不同密度等級和強度等級輕骨料混凝土，使應用領域更加廣泛�，F(xiàn)主要介紹輕骨料混凝土在保溫和結構保溫工程中應用實例：



    輕骨料混凝土小型空心砌塊（以下簡稱輕骨料砌塊）它可根據(jù)輕骨料的密度等級和使用要求制成自保溫和復合保溫砌塊，由于其重量輕、保溫性能好、裝飾貼面粘結強度高、設計靈活、施工方便、砌筑速度快、增加建筑使用面積、綜合工程造價低等優(yōu)點、得到了迅速發(fā)展，特別在寒冷和嚴寒地區(qū)發(fā)展更猛。在黑龍江地區(qū)已廣泛應用，特別在高層建筑作為外圍護結構深受設計、施工、使用單位好評、特別是超輕陶粒砌塊已占主導地位。經(jīng)過10余年的使用，總建筑面積達600多萬㎡以上，已取得了良好的效果。圖1和圖2是用超輕陶�；炷�土小型空心切塊作外圍護結構的哈爾濱常青大廈和鐵力市工商銀行大樓。
