摘要：本文介紹了采用逆作法施工地下室外側砼擋墻，即先施工樓面結構后施工擋墻的施工技術。大模板、鋼管排架在支設4．2m高鋼筋砼墻單面模板的施工方法，模板、架體的受力分析及驗算方法，鋼管架體的加固要點等。...

地下室鋼筋混凝土墻單面支模逆作法施工技術

卜興國  姚毅平

(江蘇中興建設有限公司  225400泰興)

    重慶市邦興．北都(二期)工程位于江北商圈步行街，該工程為高層建筑，總建筑面積79462m2，建筑總高度為95m；地下室三層(20150mz)，負三層為車庫及設備用房，負二層為車庫，負一層為發電機房、超市，地上二十九層(59312mz)，一至七層為商場，八至二十九層為高層住宅。

    本工程為框支剪力墻結構，八層設計為高位結構轉換層，轉換層以下為框一筒結構，以上為短肢剪力墻結構。該工程主樓部分抗震等級為二級，裙樓抗震等級為三級，抗震設防烈度為6度，設計使用年限為50年。

基礎結構采用人工挖孔樁、獨立柱基和核心筒筏板基礎，基礎持力層為中風化砂巖、砂巖泥巖，工程基坑采用垂直爆破大開挖。

    地下室結構為框一筒結構(地下室層高為4.20m)，周邊外側擋墻為鋼筋砼墻柱結構，地下室外側鋼筋砼墻采用自防水砼，由于部分外側擋墻與巖壁間距較小，只能采用單面支撐的模板支設方法，實際施工中我們使用多層夾板(18厚)及木方(50×100)模板、鋼管排架加固支模體系，采用先澆筑柱梁板混凝上后澆筑外側混凝土擋墻的逆作法施工技術。

    下面就逆作法施工技術作詳細介紹。

1、結構概況

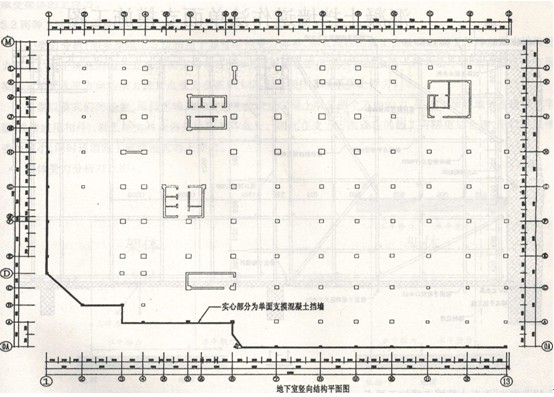

    地下室層高4.20m，設計墻厚300m，實際墻厚500mm～700mm，混凝土擋墻總長255m，其中單面支模162m，中間設置二道后澆帶、施工縫二道，附墻柱間距6600～9000mm，凸出墻面300～500mm，外側擋墻混凝土設計標號為C30、防水等級S8的自防水商品混凝土，設計要求摻加UEA—H砼膨脹劑，要求限制膨脹率達到0.03％。附地下室結構平面圖：

2、混凝土擋墻“逆作法”單面支模技術

    2.1“逆作法”施工工藝：即先澆筑柱梁板混凝土，后澆筑擋墻混凝土。

    工藝流程：綁扎擋墻鋼筋→同時搭設梁、板、墻、柱鋼管架體并與樓面預埋地錨連接→釘BW橡膠止水條→安裝梁、板、墻、柱模板→鋼管架體并與樓面預埋地錨連接→綁扎梁板鋼筋→樓面施工縫模板安裝→澆筑梁板柱混凝土→養護→擋墻模板校正→架體鋼管斜撐加固→澆筑擋墻混凝土至樓層面→養護。

    2.2“逆作法”混凝土擋墻支模特點：

    這種模板支撐方法的特點是以上下混凝土樓板預埋洞口或預埋地錨作為模板架體受力支點，通過架體斜撐來保證架體的剛度和穩定性，由于鋼管架體的上下均為同時受力的固定支點，因此對該體系的剛度和穩定性要求性相對要小，預留洞口或預埋地錨只需承受水平推力，而不需承受架體的上浮力。

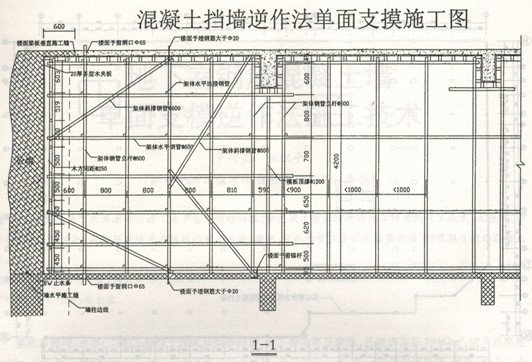

    2.3“逆作法”混凝土擋墻支模施工圖：

    2．4“逆作法”混凝土擋墻支模施工要點：

    (1)混凝上擋墻側壓力與混凝上墻高、塌落度、濕容重、澆筑速度、氣溫、振搗方式等有關，模板木方、鋼管架體間、排距應通過計算確定。

    (2)架體支點設置有2種方法，一種是在現澆板預留{I}62洞口，另一種是預埋大于φ20鋼筋(鋼筋出混凝土板面l00mm)。應注意預埋鋼筋或預埋洞口上下必須垂直，預留洞口混凝土與鋼管接觸面應加墊層，避免混凝土過大的局部受力。

    (3)由于梁板混凝土澆筑后需作為架體的受力支座，承受混凝上擋墻的水平推力，因此樓面梁板混凝土強度是至關重要的控制要點，應根據支座受力情況確定混凝土強度要求。

3．混凝土擋墻單面支撐方法的對比分析

    混凝土擋墻單面支模根據材料的不同有很多方法，在這里主要介紹使用木方和多層夾板做模板，采用鋼管進行加固的兩種支模方法進行比較。

    3.1原施工方法：先施工混凝土擋墻后施工梁板結構

    工藝流程為：綁扎擋墻鋼筋→搭設擋墻鋼筋→釘BW橡膠止水條→安裝擋墻模板→鋼管架體并與樓面預埋地錨連接→模板校正→架體鋼管剪力撐加固→澆筑擋墻混凝土至框架梁下口→養護→拆模板、架體→搭設梁板結構鋼管架體→釘BW橡膠止水條→安裝梁板結構模板→綁扎梁板鋼筋→澆筑梁板混凝土→養護。

    這種模板支撐方式通過樓面預埋地錨、架體剪力撐來保證架體的剛度和穩定性，由于鋼管架體的上部為自由端，相當于懸臂結構受力體系，因此對該體系的剛度要求很高，且預埋地錨不但要承受較大的水平推力，還要承受架體的上浮力。

    3.2兩種方法比較分析：

    (1)受力分析：如果原施工方法相當于懸臂結構受力體系，那么現在的施工方法就相當于等跨度簡支結構受力體系。由于現在的施工方法為簡支結構受力體系，架體在剛度要求方面比第一種方法小1／2，在穩定性方面架體只承受水平方向的推力且支點受力也要小l／2，同時架體無須承受上浮力。

    根據以前我們的經驗，采用原施工方法架體在澆筑混凝土時受兩個方向的力，架體與預埋地錨連接必須牢固(焊接或用扣件)，而上浮力對架體失穩的破壞最大。因此在受力方面現在的施工方法更加合理，不僅使架體受力減小，同時還消除了破壞最大的上浮力。

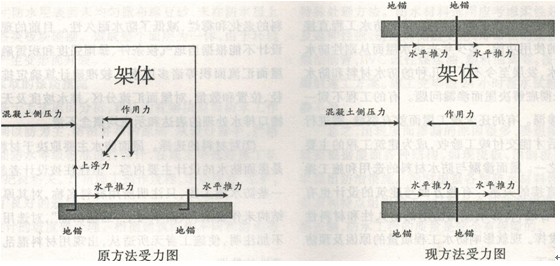

    架體受力分析對比圖：

    (2)功能分析：單面支模混凝土擋墻一般為自防水結構，而現在的施工方法混凝土至少少了擋墻上部的一道水平施工縫，這樣就減少了混凝土擋墻滲水的隱患，同時省去一道止水條及混凝土接合面處理。

    (3)施工分析：原施工方法擋墻架體與樓面結構架體需分兩次搭設，現在的施工方法架體只需一次搭拆，省材料、人工、工期，還省去一道施工縫，架體與預埋地錨無須焊接或扣件連接。

4．結束語

    混凝土擋墻逆作法單面支撐施工技術，通過在邦興.北都(二期)工程的使用取得了較理想的效果，我們認為該支模施工方法受力簡單、安全度高、施工方便、省料省時省工、工程質量有保證，對于體量不大的地下室混凝土擋墻單面支模值得推廣應用，但大體量的地下室混凝土擋墻單面支模還是工具式型鋼支模體系更加可靠、方便、經濟。

(本文來源：陜西省土木建筑學會  文徑網絡：文徑 尹維維 編輯  劉真 審核)
