摘要：曲江•諸子階一期住宅樓工程、剪力墻結構高層住宅項目結構施工順序為先墻體，后梁板，墻體采用大鋼模板完成，梁板混凝土采用竹膠板配木方子滿堂支撐體系，并力求達到清水混凝土效果，不再抹灰。此工藝流程使墻體與現澆板陰角砼接槎處較容易出現錯臺、漏漿、脹模等現象，這一現象已形成質量通病，嚴重影響主體結構混凝土觀感質量，并給住戶后期裝修帶來很大麻煩，也影響到施工單位的聲譽。...

大模板施工中墻、板陰角接槎處混凝土質量控制

周耀志

陜西省咸陽市建筑安裝工程總公司 712000 咸陽

一、工程概況

曲江·諸子階建設項目位于曲江寒窯路，由13棟高層住宅組成，其中通體設地下車庫，均為剪力墻結構，地下1層、地上18層；地下車庫為框架結構，地下1層。

二、墻、板陰角部位質量通病分析

正常支模情況下，墻、板陰角出現的漏漿、錯臺現象。以下圖一、圖二為常見質量缺陷圖：

圖一

圖二

三、模板配制原理

模板配制即為此文中的擋墻模板，也屬此工藝改進的核心，即將18mm厚的竹膠板裁割成寬10cm的板帶，沿長向加釘50X60木方子一根，沿背面粘貼雙面膠帶，以便與墻粘貼嚴密，不留縫隙。墻體澆筑時派專人控制墻頂混凝土標高高出板底20mm，然后在澆筑好的墻頂彈支設擋墻模板的水平控制線，并四周交圈，水平控制線距墻頂14cm。沿水平控制墨線往上安裝擋墻板，使擋墻板與墻體緊密接觸，防止漏漿。隨后安裝板模及加固支撐體系。

圖三 擋墻板模

擋墻板模板安裝標高控制及頂板模板連接節點圖如下：

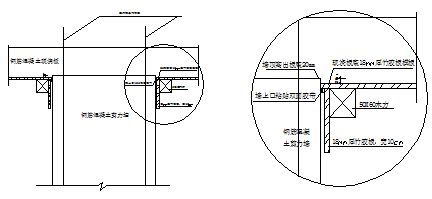

四圖    擋墻板模板安裝標高控制及頂板模板連接節點圖

四、施工工藝流程

懸掛墻體砼收面高度標識→澆筑墻體砼→拆墻模板→引控制基準線→彈擋墻板安裝水平控制線→安裝擋墻模板并貼雙面膠帶→支頂板模板→澆筑頂板砼

五、操作技術要點

1. 在墻體砼澆筑前，將每段墻體的收面高度值懸掛于墻頂鋼筋上，安排砼施工班長用帶色標桿測量，做到收面高度準確。

2. 澆筑剪力墻砼的過程中，技術員要及時復查墻體的澆筑高度，嚴格控制收面高度。

3、墻體模板拆除后，技術人員根據+50線，將標高控制線引測到作業層，作為本層標高基準點。

4、以標高基準點為依據，在每個房間距墻頂14cm處彈一條閉合的控制線，控制擋墻板安裝位置及滿堂架的搭設高度，并以此控制頂板模板的鋪設高度。

5、擋墻模板統一制作，確保模板制作規范，減少因下料不準出現的質量問題。

6、擋墻模板安裝時，在墻體與模板之間粘貼雙面膠帶，使模板與墻體拼縫嚴密，防止在澆筑現澆板砼時出現漏漿，污染墻面。

7、以下圖五、圖六為現場安裝實體圖。

圖五 為工人在安裝擋墻模板

圖六為完成的模板支撐體系

六、效果驗證和應用實例

1、經濟技術效益（以曲江·諸子階項目為例）

未采取改進措施，由于錯臺、漏漿、陰角不順直等原因無法達到清水砼要求，導致砼墻面整體刮漿，使工程費用增加7元/㎡，改進措施后，經簡單的修補、打磨即可達到清水砼要求，修補、打磨每平方米1元就可以完成。

2、社會效益

由于應用本技術，我公司承建的曲江·諸子階一期工程1#、5#、6#住宅樓主體工程均達到清水砼，得到甲方、監理、工程質量安全監督站等單位的一致好評，提升了公司的質量信譽度。

七、結束語

此工藝特點投入少，可操作性強，施工簡便，能夠有效的治理質量通病，并通過多項工程推廣應用，效果顯著。
