    隨著人們對住房由簡單的追求面積發展到追求居住質量。提高能源利用率,建設高性能節能住宅成為近期及以后住宅發展的重點之一。外墻外保溫俗稱“建筑物的外衣”即對建筑物外維護結構與空氣接觸部位進行保溫處理的技術措施，在經歷了一段時期的發展之后,成為建設保溫節能住宅的首選措施。

　　

    經過幾年的研究和實踐應用,發現外保溫系統的保溫效果明顯高于其他保溫方式,業主普遍反映良好,是一種可以普遍推廣的保溫方式。但是在實際工程的應用中發現該種保溫方式存在著一些共性的質量問題。以下就工程中廣泛應用的粘接EPS保溫板技術體系常見的質量問題形成原因進行簡要的分析，并提出相應的質量控制措施。



    EPS保溫板技術體系常見的質量問題有：保溫板出現移位裂縫、空鼓和脫落的問題。保護層表面出現裂紋或外墻面磚出現脫落，從而影響外保溫工程外觀質量的長期穩定性。

    1、材料因素：

    （1）保溫板密度太低，生產時摻入大量再生回收料或粉化嚴重，使保溫板和主體墻形成“假粘”或自身“粉身碎骨”而造成局部空鼓、脫落。



    （2）膠粘劑直接影響保溫層的粘接牢固程度，也是造成保溫層空鼓、裂縫、脫落的重要原因。膠粘劑種類繁多，質量參差不齊，選擇不當則無法滿足粘接EPS可靠性要求。



    （3）錨栓是實現構造層有效連接的重要配件，其影響至關重要。錨栓選擇應對其拉拔力、彎矩、直徑、墻內固定方式和埋深、防腐全面綜合選擇。尤其是和主體墻的連接方式和拉拔力若不能滿足長期有效性要求，會成為小配件大隱患。



    （4）玻纖網格布作為抗裂保護層中的關鍵增強材料，一方面它能有效的增加保護層的拉伸強度，另一方面由于能有效分散應力，將原本可能產生的寬裂縫分散成許多較細裂縫，從而形成抗裂作用。所以增強網的選擇對抗裂縫也具有了重要的意義。



    （5）外保溫墻體應使用全瓷面磚。不能僅僅追求美觀而不顧長期可靠性問題。面磚吸水率應是重要性能指標。目前市場流通的釉面磚和陶土磚等花色品種很多，美觀性能滿足要求，但吸水率大多在3%以上，對嚴寒和寒冷地區尤應嚴格控制吸水率標準。



    （6）面磚粘接質量，不僅要看粘接當時牢固程度，更重要的是應注重其性能長期穩定性。粘接劑的材質、性能及級配、用砂的含泥量、含水量、水泥標號和是否失效都直接影響膠漿的性能及長期穩定性。



    （7）勾縫劑必須具有良好的透氣性和一定柔性、抗滲性，以此確保大面積面磚墻在冷縮熱脹時有足夠伸縮能力，避免擠脹空鼓或滲水凍脹及破壞保溫層等。



    2、基層因素：

    （1）基層平整度不符合規范要求，偏差較大，造成保溫層空鼓，粘接不牢。

    （2）在較長、較大建筑物結構伸縮縫附近，由于沉降不均勻造成保溫層空鼓或局部脫落。

    （3）框架結構外墻在砼梁柱和砌體接縫處、易發生因砌體變形、裂縫而造成的保溫層破壞。

    （4）外墻腳手架洞口等未砌實，形成保溫層局部基層不牢而空鼓。

    （5）外墻裝飾構件固定不牢、移位，形成推拉作用，導致保溫層局部空鼓、裂紋后長期滲水，出現空鼓或局部脫落。



    3、構造層因素：

    （1）面磚層、保溫層和主體墻之間構造層的合理性，是影響面磚層可靠性的重要因素，必須解決好各地在外墻外保溫層表面飾面磚構造層形式在嚴寒地區和寒冷地區，凍脹破壞是面磚層脫落的主要破壞原因之一。宜使用由錨栓、增強網與主體墻形成的剛性構造，因其和各種墻體的可靠連接而對保溫層形成剛性約束，同時對面磚層形成剛性支撐，有效分散面磚層荷載對保溫層懸垂剪切作用。而在保溫層表面直接粘貼面磚是無約束方式應禁用。



    （2）錨栓選擇及其與主體外墻的可靠連接是面磚層脫落的又一重要影響因素。目前，由于“禁實”工作的迅速推進，各種新砌體材料，特別是空心砌塊和輕質砌塊的應用，因其壁薄、強度差等原因，使錨栓很難實現可靠的有效連接，對面磚長期可靠性留下隱患。



    （3）找平砂漿空鼓、裂縫，特別是長時間滲水，容易發生持續性空鼓擴大，使保溫層連帶空鼓或局部破壞；保溫板表面荷載過大，極易直接剝離保溫層造成脫落；對負風壓抵抗措施采用不合理，例如高層建筑外墻采用非釘粘結合的不合理的粘貼方式，極易形成某些保溫板塊被風壓破壞而空鼓、脫落；建筑裝飾造型構造由于和周圍構造形成較大的應力結構而發生裂紋、空鼓、長期滲水、凍脹等，久之形成空鼓或脫落。保溫板表面不用界面砂漿處理，也易造成保溫層局部空鼓。



    4、施工因素：

    （1）保溫板粘接時，粘接面積小于40%，形成潛在空鼓松動隱患；膠粘劑過稀粘接后馬上安裝錨栓壓力太大，使保溫板“變形開膠”造成假粘合，錨栓與墻形成無效連接，存在潛在破壞可能；施工時出現對某些板不認真涂膠的“花粘”現象；低溫或雨雪天氣無防護措施強行施工，使粘接層浸水或受凍，而改變性能形成隱患。



    （2）保溫板粘接膠漿未完全達到終凝正常強度時，為趕工期強行進行面磚層施工，易埋下基層破壞隱患。



    （3）錨釘和增強網施工影響：空心磚、輕質砌塊等墻體鉆孔太大、埋深太淺，塑料脹套無法脹固，均造成錨釘拉拔力不足。而錨釘間距太大，單位面積承載能力不夠或相鄰各錨釘對鋼網壓緊力相差太大等，均會造成約束無效而形成隱患。



    （4）保溫層表面平整度誤差太大，造成面磚粘接層厚度誤差太大。在晝夜溫差大或冬夏溫差大地區因長期反復脹縮應力作用，產生裂紋和空鼓隱患。



    （5）面磚層伸縮縫設置不合理，形成脹縮破壞。面磚勾縫不完全及腳手架洞口處理不當，發生長期滲水反凍脹作用，造成局部空鼓或脫落，從而影響外保溫工程外觀質量的長期穩定性。



    5、其他影響因素：

    （1）保溫層施工后，后期門窗、空調、落水管等其他工種的施工安裝造成人為破壞。



    （2）應涂密封膠處未密封，保溫層長期滲水浸潤受凍。



    （3）女兒墻、老虎窗其他造型部位等未做保溫層，面磚跨粘在兩種不同的基層上，而無有效措施解決脹縮應力作用，發生隱患。



    （4）其他裝修施工時的人為撞擊等。

　　

    以上這些因素對粘接EPS保溫層會直接或間接造成破壞。雖然短期不會形成嚴重破壞，但對幾十年使用期限的工程來說，是決不能忽視其影響的。



    1、材料質量控制：保溫及外墻材料進場必須按規范要求對材料相關性能進行復驗。復驗合格后方可進行施工。



    2、施工過程控制：

    （1）打點放線是外墻外保溫施工的第一步，這是發現結構、門窗等結構問題的最好途徑。由于結構施工在規范允許的條件下會有一定的偏差，在放線打點的過程中這些問題會顯現出來。如因結構差，可采取增加或減少保溫厚度的方法解決，但不能以減少保溫效果或采取增減粘結砂漿厚度進行調節。如果誤差比較大，則需要對基層面進行處理后再施工。



    （2）當外墻面層材料為涂料或飾面砂漿時，保溫板主要依靠膠粘劑固定在基層上，必要時可使用錨栓輔助固定，保溫板與基層墻體的粘貼面積不得小于保溫板面積的40%。當外墻面層材料為外墻面磚時，抹面層中滿鋪耐堿玻纖網并用錨栓與基層形成可靠固定，保溫板與基層墻體的粘貼面積不得小于保溫板面積的50%，每平方米宜設置4個錨栓，單個錨栓錨固力應不小于0.30KN。（如下圖）

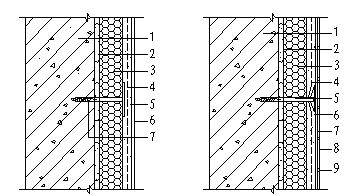

粘貼保溫板涂料飾面系統圖                 EPS板面磚飾面系統

    1—基層；2—膠粘劑；3—保溫板        1—基層；2—膠粘劑；3—EPS板

             4—玻纖網；5—抹面層；6—涂料飾面；    4—耐堿玻纖網；5—錨栓；6—抹面層；

      7—錨栓                                                                                      7—面磚粘結劑；8—面磚；9—填縫劑

    （3）排板與收口處的處理。在施工中一般選用的保溫板為600×1200的尺寸，排板過程中不應排列小于1/3的標準板尺寸。保溫板應按順砌方式粘貼，豎縫應逐行錯縫，墻角處保溫板應交錯互鎖，門窗洞口四角處保溫板不得拼接，應采用整塊保溫板切割成形，保溫板接縫應離開角部至少200mm（如下圖）。保溫板應粘貼牢固，不得有松動和空鼓。

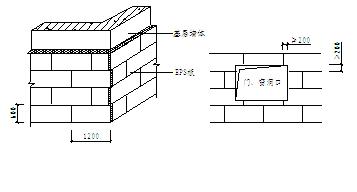

保溫板排板圖               門窗洞口保溫板排列

    （4）掛網前與掛網施工。掛網前要對已貼完成的保溫板進行平整度的檢查，對保溫面的縫隙進行處理，保溫面檢查合格后，即進行掛網施工，這一工序要注意的是保溫面上要先抹灰后掛網。因此掛網前的抹灰厚度一定要控制好，網外抹灰以不露網為宜，不宜抹灰過厚。



    （5）外墻外保溫施工的全過程是屬于隱蔽工程，在施工過程中應做好隱蔽驗收，包括基層清理、貼板后報驗、掛網抹灰后報驗。并應做好保溫板與基層粘接強度的現場拉拔實驗，以保證保溫板粘接牢固。



    （6）外墻外保溫施工是一個初步外裝過程，在施工時，同時還會有其它相關專業的施工交叉進行。特別是有些相關專業在施工時會使用電、氣焊進行施工，外墻外保溫施工應避開這些位置，待其施工結束后，再進行保溫施工。如需進行交叉作業，必須做好防護措施，防止造成損失。



    外墻外保溫體系是一個有機的整體，外墻外保溫工程質量的長期可靠性、表觀質量的長期穩定性和節能效果是受多方面條件制約。以上對EPS保溫板技術體系常見的質量問題進行了簡要的分析，并有針對性的提出了施工中需要控制的重點質量環節。經過多項工程的實踐取得了顯著效果，使外墻外保溫工程質量得到了明顯改善。
