王玉玲

陜西省建筑設計研究院有限責任公司

WANG yu-ling

Shanxi Province Institute of Architectural Design & Research



    某氣象局雷達塔為筒中筒結構，其中裙房部分為多層建筑，地下一層，地上兩層。一、二層為辦公，塔體為構筑物，其頂部為雷達設備間；建筑構筑物部分總高度為52.05m，裙房一層層高為5.4m，二層層高4.2m；結構體系為框架結構。二類建筑，抗震設防烈度7度（0.10g），建筑耐火等級為二級，設計使用年限不小于50年，屋面防水等級為Ⅱ級。



    雷達塔樓總建筑面積:1233.82m²，辦公面積:736.93m²，設備間面積:225.18m² （含觀光98.50 m²）。



    夏季：空調計算干球溫度: 35.2℃；通風計算干球溫度：31℃；室外風速： 2.2m/s；大氣壓力 : 959.2mbar

    冬季：空調室外計算溫度：-8℃；通風室外計算溫度：-1℃；室外風速：1.8m/s；大氣壓力 : 978.7mbar。



    各功能房間空調室內溫度見表1。



表1 空調室內溫度

房間名稱	夏季		冬季		新風量	允許噪聲 dB(A)
	溫度(℃)	濕度(℃)	溫度(℃)	濕度(℃)	m3/h﹒人
大廳	27	50	18	>30	10	55
開放式辦公	26	50	20	>30	30	55
辦公室	26	50	20	>30	30	55
值班室	26	50	20	>30	30	55





    冷熱源選擇：考慮本工程有以下幾個特點：a、雷達塔坐落在當?shù)氐纳巾斏希�建筑場地地勢起伏較大，周圍無熱源提供；b、本工程沒有設備用房提供；c、辦公區域只有兩層，員工不多；經分析比較后認為采用直流變速多聯機（熱泵）最為合適。多聯機空調系統是在空調系統中，通過控制壓縮機的制冷劑循環量和進入室內換熱器的制冷劑流量，適時地滿足室內冷熱負荷要求的高效率制冷劑空調系統。其優點為室外機較少，不影響建筑物的外觀。控制靈活，噪音較低。



    根據軟件計算，辦公區域的空調總冷負荷為80kw，設計選用兩臺制冷量為33.5kw的多聯機分別承擔裙房一層和二層除新風負荷之外的冷負荷。另選一臺22.4kw的多聯機承擔兩層裙房的新風負荷。根據甲方保持塔體整體美觀的要求，室外機置于室外地面通風良好處。新風機選用兩臺全新風處理機（新風量1080m³/h），分別承擔一層和二層的新風負荷。

裙樓一層層高為5.4m，二層層高4.2m，有平吊頂且空間較大采用嵌入式四面送風的室內機，與吊頂很容易配套。根據需要選擇制冷量分別為：5.8kw,4.5kw,3.6kw,2.8kw四種型號的室內機。三臺多聯機的配置率分別為102%、81%、120%，滿足多聯機的最大配置率為135%條件限制。



    室外機置于地面，室內機和室外機落差均小于10m；一層系統第一分歧管到最遠配管等效長度為40m, 二層系統第一分歧管到最遠配管等效長度為29m；均滿足制冷劑管允許長度和高度差(圖1，表2)。

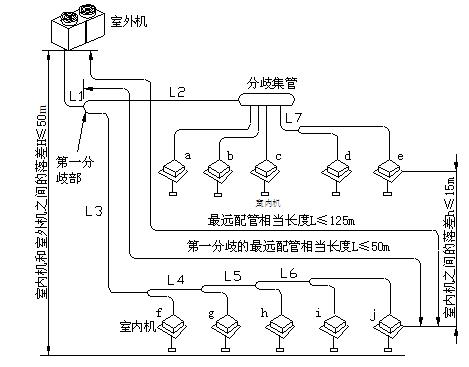

圖1制冷劑管允許長度/高度差



表2 制冷劑管允許長度/高度差

		允許值	配管部分
配管總長（單程實際長）		250m	L1+L2+L3+L4+L5+L6+L7+a+b+…+i+j
單程最遠配管長	實際長度	100m	L1+L3+L4+L5+L6+j
	等效長度	125m
第一分歧管到最遠配管 等效長度L（m）		50m	L3+L4+L5+L6+ j
室內機-室外機落差	室外機在上	50m	——
	室外機在下	40m	——
室內機-室內機落差		15m	——
