盾構管片外觀缺陷及滲漏修補技術

曾偉華

(廣州市盾建地下工程有限公司，廣東廣州  510030)

1.概述

    在盾構掘進施工中．除管片的轉移次數較多及運輸路線較長造成管片碰撞損壞外，在施工過程中，盾構機的推進千斤頂(5組共30個)頂在已拼裝好的盾尾管片上由于各組千斤頂拼裝過程中．在不同時段對管片拖加的縱向推力會有所不同，以及受復雜地質條件等因索的影響．都會導致盾構機各組千斤頂推力不同．致使盾尾巳拼裝好的管片受力不均勻．產生局部拉裂．造成少量外觀缺陷。主要表現為：螺拴孔砼崩裂、崩角，崩邊、吊裝孔砼端裂、裂縫等。

    盾構法施工的管片拼縫自防水采用純橡膠條對拼安裝，管片外采用盾尾同步注水泥砂漿回填。盾構隧道在施工完成后．隧遭管片局部難免會出現滲漏水，其滲漏的類型主要表現為：

    (1)局部管片拼縫(環向縫、水平拼裝縫)出現滲漏：

    (2)個別管片出現水平裂縫產生滲漏：

    (3)管片出現崩角的部位有滲水和無滲水兩種；

    (4)對拉螺栓孔滲水：

    為此，必須對盾構已成形隧道內管片外觀缺陷及滲漏進行修補。

2.管片外觀缺陷修補

    2.1材料及配合比選用

    水泥采用原色和白色(強度等級為32.5R)普通硅酸鹽水泥，水泥砂漿采用中粗砂與水泥配比，配合比為：水泥：砂=1:2(水泥為原色水泥：白色水泥=1：1混合水泥)，并且摻入適量的“丙乳”液(“丙乳”液為：丙乳：水=1：1)。

    水泥漿配合比為：原色水泥：白色水泥=1：1，并摻入適量的。丙乳”液。

    材料的運輸：由于所用材料的量較少，不需要用電瓶車運輸．只須作業人員人工搬運即可。如遇高空作業．需要搭設簡易腳手架時．工具、設備的運輸可與有關部門協商。必要時才利用隧道內電瓶車運輸。

    2.2主要方法及步驟

    對管片外表面的少量裂縫或表面少許破損均可采用”丙乳”液拌臺的水泥漿填補，用灰匙壓平，且使用厚泡沫海棉塊蘸漿抹平表面。對外觀損壞稍深的崩裂管片．可按以下步驟修補。

    (1)找出缺陷管片，并作好詳細記錄，人工鑿除已破裂松動的砼，要求打出新斷面，不允許有松動的砼塊殘留，再用鋼刷清理已打出的新斷面，并用壓力水沖洗。

    (2)按修補部位所需材料多少，人工拌合水泥砂漿或水泥漿。采用多次填補方法填補。

    采用水泥砂裝填補崩裂缺陷處，完成初步成形修補，為更好地控制水泥砂漿的密實度及與鑿出的新斷面結合良好，必須注意每次填補砂漿的厚度應控制在2 cm左右，待已填補的砂漿達到一定的強度(約1 d后)再進行下一次的填補工作。如遇到隧道上部管片塊或臨邊管片塊需修補的情況，則一攻填補的厚度還得按實際情況確定。

    在砂裝填初步成形．并用灰匙壓平后，待填補水泥砂漿達到一定的強度(約1 d后)，再用丙乳水泥漿進行表面抹平，且需用厚泡津海綿塊蘸漿涂抹修整。

    (3)已修補好的部位需要有專人不間斷地澆水養護，以保持其表面濕潤為準．養護的好壞直接關系判水泥砂漿的強度及與原斷面的結合情況。

3.管片滲漏修補

    3.1施工材料

    采用強度為42.5 MPa的普硅水泥、水泥早強劑、EAA環氧1#、2#漿、賽柏斯防水材料、瑞士產的環氧樹脂修復材料。

    3.2施工方法及要求

    3.2.l管片拼縫滲漏處理(嵌縫后蛙面不作勾縫)

    (1)采用鋼絲刷清出拼縫內的浮泥，泥垢；

    (2)查清滲漏的部位，在滲漏部位的兩端鉆終止孔．孔徑0.6 cm，孔深8 cm：

    (3)壓入EAA環氧2#漿砂漿，封閉終止孔．終止孔外部采用速凝水泥外封；

    (4)對拼縫按35 cm的距離布注漿管．采用速凝水泥嵌縫埋管；

    (5)注入EAA環氧2#漿，依序注漿，注漿壓力0.4—0.5 MPa．達到壓力后閉管待凝；

    (6)閉管待凝8～12 h后進行孔口管檢查．如孔1：3管漿液不飽滿時，進行二次或多次重復注漿．以確保注漿質量；

    (7)待凝后拆管做縫面修飾處理。

    3.2.2管片拼縫滲漏處理(嵌縫后做勾縫)

    (1)注漿操作按3. 2. 1中(1)一(6)項進行操作；

    (2)待重復注漿達到壓力和飽滿時待凝4～5 d后進行拆管；

    (3)用入工鑿開原嵌縫材料，勾出原拼縫嵌入的早強水泥，清除縫溝內的浮塵，要求不得損壞縫淘面；

    (4)用EAA環氧l#漿涂于勾縫底。

    3.2.3管片裂縫滲精處理

    (1)查清裂縫的延伸部位，在裂縫的兩端鉆終止孔，孔徑0 .6 cm孔深8. 0 cm；

    (2)沿縫鉆孔，孔徑0. 6 cm，孔深5. 0 cm；

    (3)沿縫開槽，槽寬x深為<2. 0×2. 0 cm；

    (4)清孔、清槽，要求無浮塵、泥垢；

    (5)采用速凝水泥嵌縫、埋管，要求壓貼緊密；

    (6)注入EAA環氧2#漿，注漿壓力0. 4—0 .5 MPa，達到壓力后．閉管待凝；

    (7)待凝8～12 h后，檢查孔口管．不飽滿的進行二次或多次重復注漿，至漿液飽滿；

    (8)待凝3—7 d后拆管．清除嵌縫早強水泥，用EAA環氧l#漿涂于槽底，采用瑞士環氧砂漿嵌縫。對開槽縫的填補，要求填補砼壓貼緊密，表面顏色、平整度應與原管片表面基本一致；

    (9)待凝固后采用濕磨法修飾槽面。

    3.2.4管片崩塊處理(滲水狀態)

    (1)清出崩塊和松動的砼碎屑．查找滲漏位置布鉆孔；

    (2)采用速凝水泥封孔埋管；

    (3)采用EAA環氧2#漿進行注漿，壓力0.4—0.5 MPa．達到壓力后閉管待凝；

    (4)待凝8-12 h后檢查孔口管，不飽滿時進行二次或多次重復注漿，至漿液飽滿；

    (5)待凝5～7 d后拆管，并清除嵌入的封閉水泥。至砼基面：

    (6)清除基面，要求尤塵、無松動顆粒；

    (7)采用EAA環氧l#漿涂于砼基面上．要求均勻．不露白：

    (8)采用瑞士環氧砂漿修復缺陷位，要求平整無凹凸；

    (9)采用濕磨法修飾縫面。

    3.2.5管片崩塊處理(無滲水狀態)

    接3. 2 .4項(6)～(9)條的操作進行。

    3.2.6對拉螺栓孔滲漏

    (1）拆卸對拉螺栓孔的螺帽；

    (2)清除螺栓孔中的浮泥、泥垢、銹跡；

    (3)采用阻塞球堵塞螺栓孔的一端出口．并從另一端出口插人小鋁管。采用早強水泥封密，要求壓貼緊密；

    (4)在相應的拼縫娃對拉螺栓兩邊，鉆終止孔．孔徑0. 6 cm，孔深8 cm；

    (5)采用EAA環氧2#漿進行注裝，壓力0. 3～0. 4 MPa；

    (6)注漿操作按3. 2. 4項(4)條進行；

    (7)待凝5-7 d后拆管和拔出塞球，清除螺栓孔中的早強水泥，涂上EAA環氧2#漿，安裝對拉螺栓帽．更換膠圈(采用氯化聚乙烯橡膠共混膠墊)。

4.主要施工設備工具

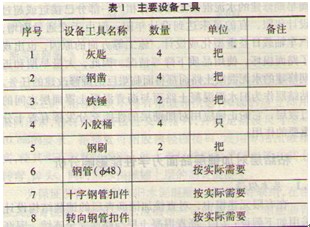

    工程需要的設備工具如表。

5.結束語

    采用以上辦法對盾構管片外觀缺陷及滲漏進行修補，效果明顯．可滿足管片驗收的外觀和質量要求。
